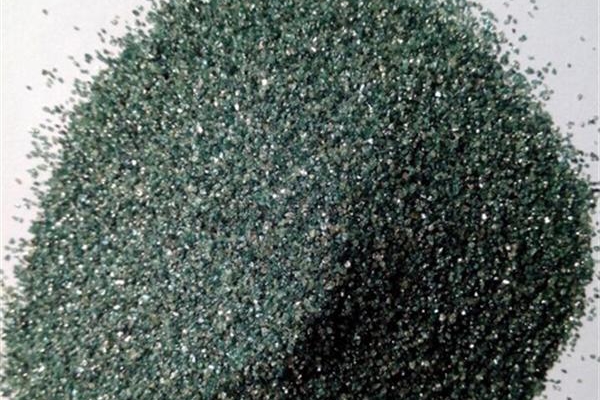

綠碳化硅是一種以石油焦和硅石為主要原料，添加食鹽作為助熔劑，通過電阻爐在2200℃以上高溫冶煉而成的高純度非金屬磨料。其晶體結(jié)構(gòu)致密，莫氏硬度介于9.5（剛玉）至10（金剛石）之間，機(jī)械強(qiáng)度高于剛玉，具有導(dǎo)熱性、化學(xué)穩(wěn)定性和半導(dǎo)體特性。
綠碳化硅具有很強(qiáng)的吸濕性。當(dāng)暴露在相對濕度超過60%的環(huán)境中時(shí)，其微粉顆粒表面會快速吸附空氣中的水分，導(dǎo)致兩個(gè)主要問題：
- 物理結(jié)團(tuán)??：在濕度作用下，晶體間形成氫鍵導(dǎo)致團(tuán)聚，破壞原有的顆粒級配；
- 化學(xué)活性變化??：吸濕后可能引發(fā)局部水解反應(yīng)，影響切割介質(zhì)的穩(wěn)定性。
由此可見，規(guī)范的存儲管理成為保障加工質(zhì)量的關(guān)鍵環(huán)節(jié)。下面來了解關(guān)于綠碳化硅的存儲注意事項(xiàng)。
??1. 防潮密封存儲??
??問題表現(xiàn)??：若綠碳化硅微粉裸露在空氣中超過30分鐘，表面開始形成肉眼不可見的吸附水膜；持續(xù)暴露將導(dǎo)致顆粒間形成假性團(tuán)聚體（Pseudo-agglomerates），在料漿中表現(xiàn)為明顯的結(jié)塊現(xiàn)象。
解決方案??：
須采用雙層防潮包裝（內(nèi)層聚乙烯薄膜+外層牛皮紙袋），開封后需立即密封；
建議存儲于25℃以下、相對濕度＜40%的干燥環(huán)境，推薦使用除濕機(jī)控制環(huán)境參數(shù)；
長期存放時(shí)應(yīng)架空離地30cm以上，避免地面潮氣滲透。
??2. 運(yùn)輸與配制規(guī)范??
??運(yùn)輸風(fēng)險(xiǎn)??：在裝卸過程中，振動和擠壓會導(dǎo)致顆粒重新排列形成硬質(zhì)團(tuán)塊（Hard Agglomerates），常規(guī)攪拌難以分散。
操作要點(diǎn)??：
??包裝運(yùn)輸??：采用防震包裝，堆碼高度不超過5層，運(yùn)輸途中避免雨淋和急停急轉(zhuǎn)；
??倒料控制??：配制切割砂漿時(shí)需執(zhí)行"慢速投料法"——以2.5-3分鐘/袋的速率（約1.5kg/min）均勻傾倒，配合機(jī)械攪拌器低速預(yù)分散（300-500rpm）；
??禁止行為??：嚴(yán)禁高空傾倒或使用壓縮空氣直接吹送，這些操作會使顆粒間摩擦帶電加劇團(tuán)聚；
總之，通過嚴(yán)格的存儲控制和規(guī)范的操作流程，可有效維持綠碳化硅的切割性能，確保加工件的表面質(zhì)量和尺寸精度。綠碳化硅材料廣泛應(yīng)用于光伏硅片切割、陶瓷拋光、耐火材料等領(lǐng)域，但由于其物理化學(xué)性質(zhì)，在存儲和使用過程中需要注意環(huán)境控制。
